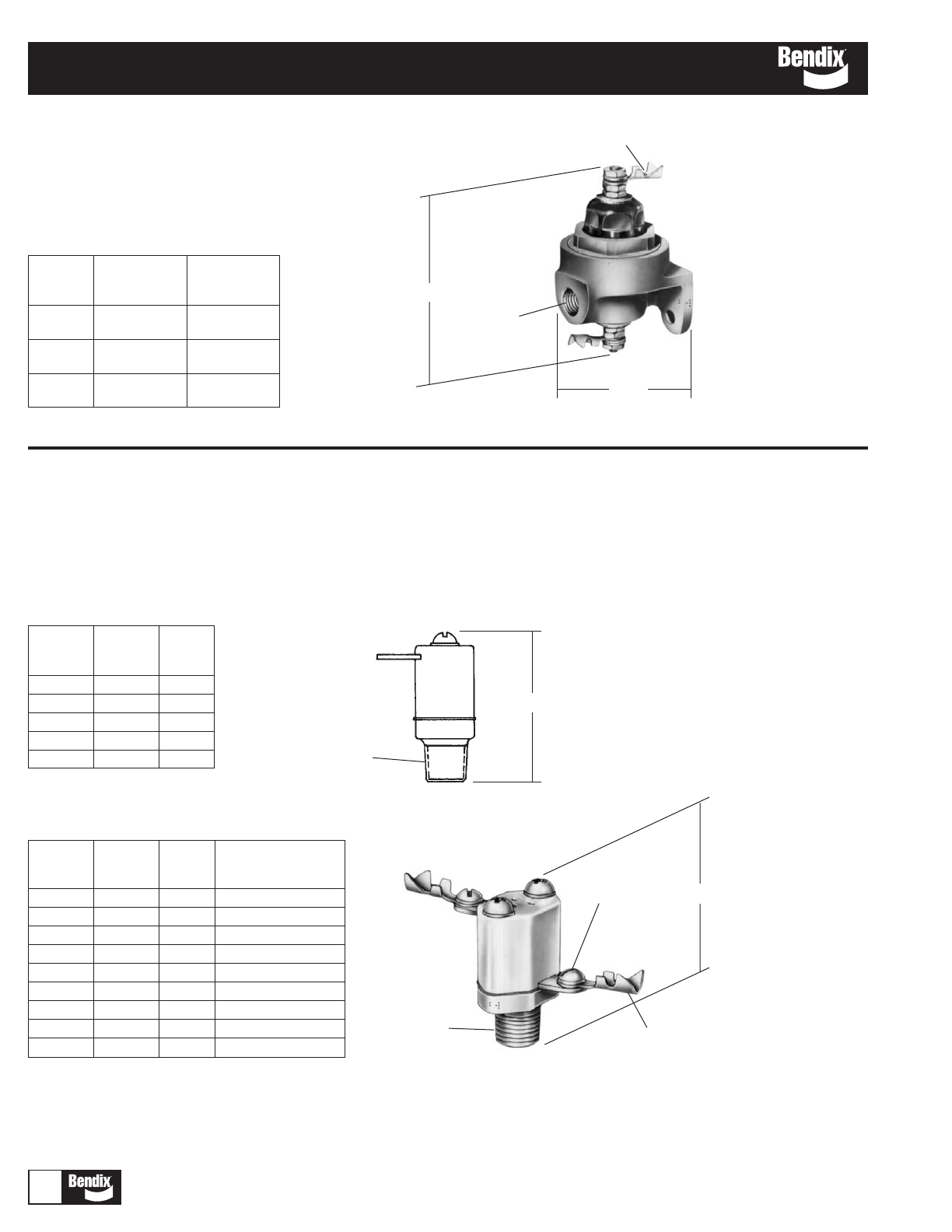

Indicateur de basse pression LP-2
™
V.M.R.S. 03-001-037
Pression
No. de d’arrêt
pièce P.S.I. Remarques
223578 60 + 5
– 0
224044 70 ± 6 Sans câble
terminal
288408 60 ± 6 À l’épreuve
des intempéries
Indicateur de basse pression LP-3
™
V.M.R.S. 03-001-037
Pression Filetage
No. de d’arrêt de tuyau
pièce P.S.I. A
*104246* 66 ± 6 1/4"
279416 60 ± 6 1/4"
279472 75 ± 6 1/4"
280530 70 ± 6 1/4"
289397 75 ± 6 1/8"
Terminal simple
*Terminal à poussoir
Pression Filetage
No. de d’arrêt de tuyau
pièce P.S.I. A Commentaires
228750 60 ± 6 1/4"
**275083** – 1/4"
276599 30 ± 3 1/4"
277155 50 ± 5 1/4"
*280743* 60 ± 6 1/4" Sans câble terminal
284793 80 ± 6 1/4" Sans câble terminal
284833 70 ± 6 1/4" Sans câble terminal
283029 60 ± 6 1/4" Sans câble terminal
288522 66 ± 6 1/4" Sans câble terminal
Terminal double
**No. de pièce 275083 possède une pression d’arrêt de
75 ± 6 PSI
1-7/8"
Entrée
1/4" P.T.
3-9/16"
Câble
terminal
1-15/16"
A
P. T.
1-15/16"
A
P. T.
Câble
terminal
Vis de
terminal
Indicateurs et avertisseurs 06 Indicateur de basse pression
